Элементы барьерного ограждения

Элементы барьерных ограждений - это взаимосвязанная система комплектующих для дорожных, мостовых и тросовых ограждений, которые работают совместно при ударе транспортного средства. От правильного подбора зависит совместимость конструкции, соответствие требуемым характеристикам и корректная работа всей удерживающей системы.

На странице представлены основные элементы дорожных ограждений: секции балок, стойки СД/СМ/СТ, консоли, крепежи, мостовые цоколи, световозвращатели, переходные и специальные элементы.

Подберём комплектующие по маркировке, спецификации или перечню повреждённых элементов. Возможна поставка поштучно или комплектом - для нового строительства, ремонта или доукомплектации.

ЧТО ОТНОСИТСЯ К ЭЛЕМЕНТАМ БАРЬЕРНОГО ОГРАЖДЕНИЯ

В состав системы входят обязательные элементы:

• секции балок;
• дорожные, мостовые или тросовые стойки;
• консоли;
• крепёжные элементы;
• световозвращатели;
• переходные и концевые элементы.

И дополнительные:

• металлические цоколи;
• специальные детали для отдельных типов систем.

На практике элементы барьерного ограждения подбираются не отдельно друг от друга, а в связке с конкретной системой:

• дорожной;
• мостовой;
• тросовой;
• фронтальной;
• односторонней;
• двухсторонней.

Именно поэтому при подборе важно учитывать тип ограждения, профиль балки, шаг стоек, тип консоли и проектное соответствие.

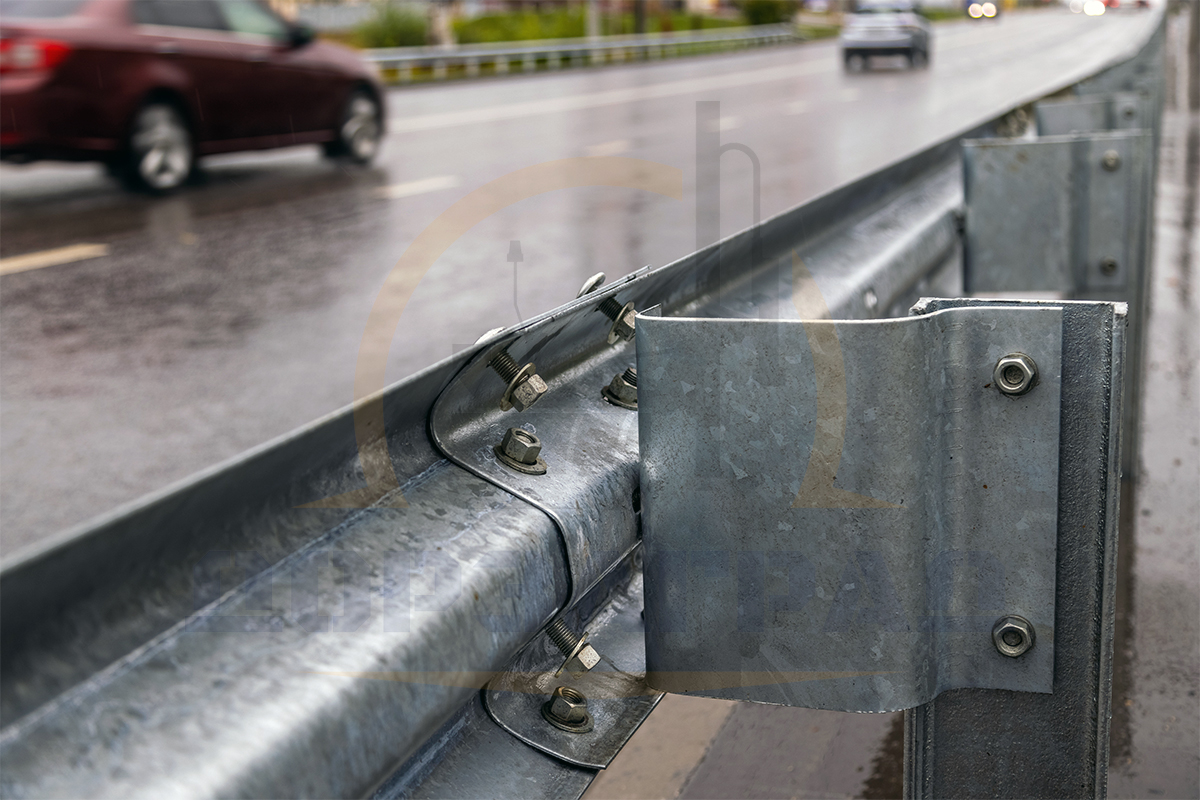

Общая схема сборки дорожных и мостовых барьерных ограждений

СЕКЦИИ БАЛКИ ДЛЯ БАРЬЕРНЫХ ОГРАЖДЕНИЙ

Секция балки - один из основных элементов барьерной системы. Именно балки формируют непрерывную линию удерживающего ограждения и воспринимают ударную нагрузку.

В дорожных и мостовых системах применяются:

• прямые секции балок (СБ, СБ-С, СБЕ, СБ-3N и другие);
• переходные балки (БП, СБП и т.п.) ;
• угловые секции (СБУ, СБУС и другие) ;
• концевые элементы (ЭК, КБС, ЭКР, ЭКС и другие);
• радиусные исполнения (СБР, СБ-1Р, СБ/R) ;
• специальные вставки.

Балки СБ подбираются:

• по типу системы (дорожные / мостовые);
• по профилю (W, 3N, C, E);
• по длине (1 - 6 м или под заказ);
• по толщине металла (2,5 - 4 мм).

Для разных систем используются разные варианты профилей, поэтому секции балок не всегда взаимозаменяемы между собой.

СТОЙКИ БАРЬЕРНЫХ ОГРАЖДЕНИЙ: ДОРОЖНЫЕ, МОСТОВЫЕ И ТРОСОВЫЕ

СТОЙКИ ДОРОЖНЫЕ СД

Дорожные стойки СД применяются в барьерных системах дорожной группы 11ДО(ДД), 21ДО(ДД). Они воспринимают нагрузку от балки и передают её на основание.

Стойки подбираются:

• по типу ограждения;
• по высоте (обычно 1,2 - 2,4 м);
• по профилю;
• по толщине металла.

Для разных дорожных систем могут использоваться швеллерные, двутавровые или специальные гнутые профили.

СТОЙКИ МОСТОВЫЕ СМ

Мостовые стойки СМ используются в ограждениях мостовой группы и работают уже как часть конструкции искусственного сооружения.

Такие стойки:

• учитывают тип мостового основания;
• подбираются под конкретное сооружение;
• применяются в системах 11МО/15МО/21МО и 11МД/15МД/21МД.

Для мостовых систем особенно важны:

• точность геометрии;
• тип крепления;
• совместимость с цоколем и консолью.

СТОЙКИ ТРОСОВЫХ ОГРАЖДЕНИЙ СТ

Стойки СТ применяются в тросовых системах 23ДО и 23ДД.

В отличие от дорожных стоек, они работают не как опора балки, а как элемент тросовой удерживающей линии.

Подбор выполняется:

• по типу тросовой системы;
• по высоте;
• по проектной документации.

КОНСОЛИ ДЛЯ БАРЬЕРНЫХ ОГРАЖДЕНИЙ

Консоль соединяет стойку и секцию балки и напрямую влияет на работу узла ограждения.

Несмотря на компактный размер, консоль:

• формирует геометрию системы;
• влияет на деформационный режим;
• участвует в распределении ударной нагрузки;
• обеспечивает корректное положение балки.

Консоли подбираются:

• под тип ограждения;
• под конкретную балку и стойку;
• под проектное исполнение.

КРЕПЁЖ ДЛЯ БАРЬЕРНЫХ ОГРАЖДЕНИЙ

Крепёжные элементы - полноценная часть системы, а не вторичный расходный материал.

Для сборки барьерных ограждений применяются:

• болты;
• гайки;
• шайбы;
• анкерные элементы;
• специальные крепёжные детали.

Использование случайного метиза может привести к несовместимости при сборке или нарушению проектной схемы узла. Поэтому крепёж для барьерных ограждений удобнее и безопаснее заказывать вместе с основными элементами - комплектом под конкретную систему.

СВЕТОВОЗВРАЩАТЕЛИ ДЛЯ БАРЬЕРНЫХ ОГРАЖДЕНИЙ

Световозвращатели КД используются для визуального обозначения линии ограждения в тёмное время суток и при плохой видимости.

Они применяются:

• на дорожных участках;
• на мостовых сооружениях;
• на разделительных полосах.

Для мостовых систем наличие световозвращателей особенно важно из-за повышенных требований к безопасности движения.

ЦОКОЛИ МОСТОВЫЕ ДЛЯ БАРЬЕРНЫХ ОГРАЖДЕНИЙ

Мостовые цоколи ЦМ используются в составе мостовых систем и являются частью узла крепления ограждения на сооружении.

Они применяются:

• в системах 11МО/21МО;
• в системах 11МД/21МД;
• на мостах;
• на путепроводах;
• на эстакадах.

Цоколи подбираются:

• по проекту;
• по типу мостового ограждения;
• по конструкции сооружения.

Для мостовых систем совместимость цоколя, стойки и крепёжной схемы критична для корректного монтажа.

КАК ПОДОБРАТЬ ЭЛЕМЕНТЫ БАРЬЕРНОГО ОГРАЖДЕНИЯ ПОД ПРОЕКТ

Одна из самых распространённых ошибок - попытка заменить элемент «похожей» деталью от другой системы. Поэтому элементы барьерных систем лучше подбирать по проекту, маркировке или спецификации.

Для корректного расчёта желательно предоставить:

• рабочую документацию;
• точную маркировку.

СТАНДАРТЫ И СОВМЕСТИМОСТЬ ЭЛЕМЕНТОВ

Элементы барьерных ограждений подбираются с учётом:

• ГОСТ 26804;
• ГОСТ 33127;
• ГОСТ 33128;
• ГОСТ 33129;
• ГОСТ Р 52289;
• ТР ТС 014/2011;
• СТО и ТУ изготовителей.

Для современных систем особенно важна совместимость элементов внутри одной конструкции и соответствие проектной документации.

КАКИЕ ЭЛЕМЕНТЫ ЧАЩЕ ВСЕГО ТРЕБУЮТ ЗАМЕНЫ

Чаще всего после повреждений меняют:

• секции балок;
• стойки;
• консоли;
• световозвращатели;
• крепёжные элементы.

Особенно востребованы элементы для оперативного ремонта после ДТП и восстановления повреждённых участков дороги.

ПОСТАВКА ЭЛЕМЕНТОВ БАРЬЕРНЫХ ОГРАЖДЕНИЙ

ДОРЗАГРАД поставляет элементы для:

• дорожных;
• мостовых;
• тросовых;
• фронтальных систем.

В каталоге представлены сотни товарных позиций, включая балки, стойки, консоли, световозвращатели, мостовые цоколи и специальные элементы.

Пришлите рабочую документацию, маркировку или спецификацию нужных элементов - рассчитаем состав поставки и предложим совместимые позиции.

ПОЧЕМУ ЭЛЕМЕНТЫ БАРЬЕРНЫХ ОГРАЖДЕНИЙ ЗАКАЗЫВАЮТ В ДОРЗАГРАД

• большой каталог комплектующих;
• помощь в подборе (по проекту или маркировке);
• подбор совместимых элементов и(или) аналогов соответствующих техническим требованиям;
• поставка поштучно и комплектом;
• отгрузка из наличия со склада в Ленинградской области;
• доставка по России;
• шеф-монтаж.
