| Наименование | Марка | Цена | |
| Балка переходная | БП-1 | По запросу | |
| Балка переходная | БП-2 | По запросу | |
| Балка концевая | КБС(4) | 2810р. | |
| Балка концевая | КБС(3) | 2150р. | |
| Балка переходная | ПБС(4) | 2530р. | |
| Балка переходная | ПБС(3) | 1940р. | |
| Секция балки | СБ-0 | По запросу | |
| Секция балки | СБ-0а | По запросу | |
| Секция балки | СБ-0-1 | По запросу | |
| Секция балки | СБ-0-1а | По запросу | |
| Секция балки | СБ-0-2 | По запросу | |
| Секция балки | СБ-0-2а | По запросу | |
| Секция балки | СБ-1 | По запросу | |
| Секция балки | СБ-1(2,5) | 3550р. | |
| Секция балки | СБ-1(3) | 4100р. | |
| Секция балки | СБ-1(4) | 5350р. | |
| Секция балки | СБ-1а | По запросу | |
| Секция балки | СБ-1б | По запросу | |
| Секция балки | СБ-1-1 | По запросу | |
| Секция балки | СБ-1-1а | По запросу |

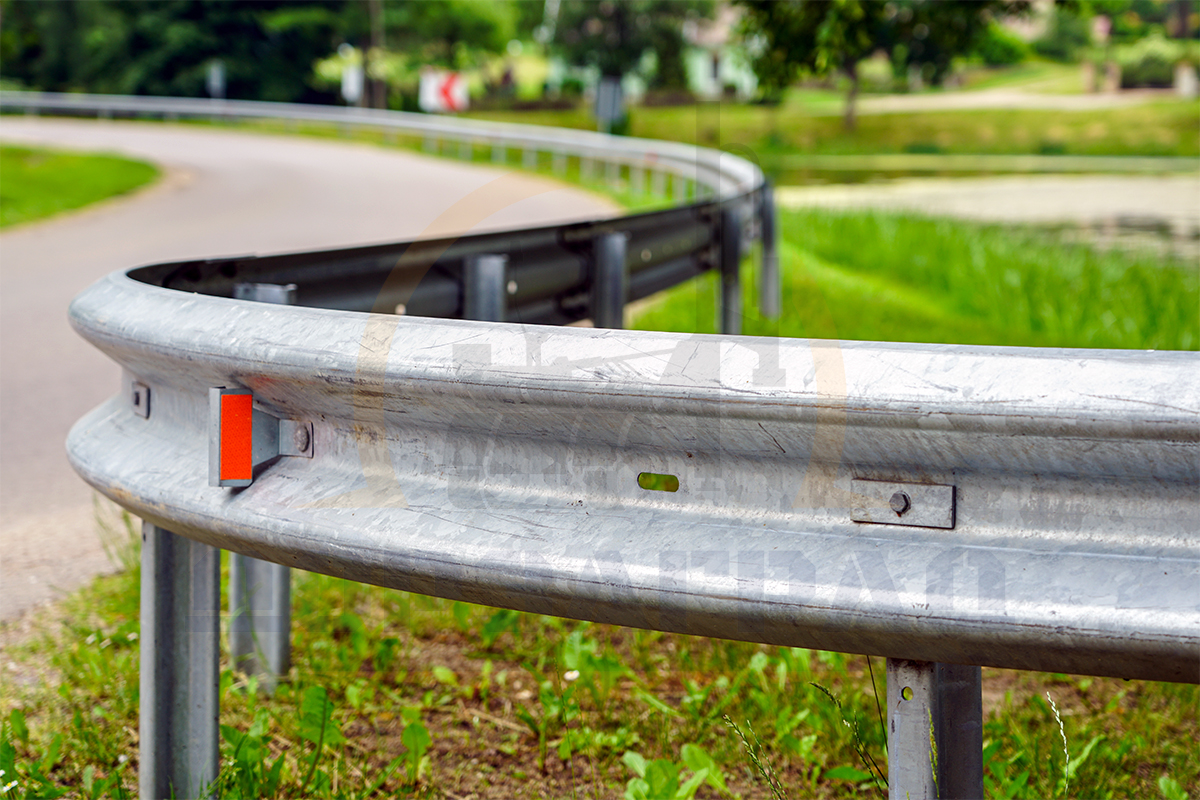

Секции балок СБ применяются в составе дорожных, мостовых и фронтальных барьерных ограждений. Именно балка формирует непрерывную удерживающую линию системы, воспринимает удар транспортного средства и передаёт нагрузку на стойки и консоли.
ДОРЗАГРАД поставляет секции балок СБ поштучно, комплектом или в составе полной комплектации - по ГОСТ, СТО, рабочей документации или точной маркировке.
ДЛЯ ЧЕГО НУЖНЫ СЕКЦИИ БАЛОК В БАРЬЕРНОМ ОГРАЖДЕНИИ
Секция балки барьерного ограждения - это основной продольный элемент системы. Именно она принимает первичный контакт при наезде автомобиля, направляет транспортное средство вдоль линии ограждения и обеспечивает совместную работу всей конструкции.
Балка работает не отдельно, а в связке со стойками, консолями, крепежом и переходными элементами. Поэтому секции балок СБ подбираются по типу системы, профилю, толщине, схеме перфорации, шагу стоек и требованиям конкретного проекта.
Неподходящая балка может нарушить геометрию узла, не совпасть по отверстиям, изменить работу ограждения при ударе или сделать невозможной корректную сборку на объекте.
ГДЕ ПРИМЕНЯЮТСЯ СЕКЦИИ БАЛОК СБ
Секции балок СБ применяются в дорожных, мостовых и фронтальных барьерных ограждениях, а также при ремонте и замене повреждённых участков. Конкретное исполнение зависит от профиля, шага стоек и схемы крепления со стойками.
Обычно секции балок СБ подбирают под конкретную группу барьерного ограждения:
- ДО - дорожные односторонние ограждения: 11/21ДО.
Применяются на обочинах, краях проезжей части и других участках, где требуется удерживающая линия с одной стороны движения. - ДД - дорожные двухсторонние ограждения: 11/21ДД.
Используются на разделительных полосах и участках, где ограждение должно воспринимать нагрузку с двух сторон.
- МО - мостовые односторонние ограждения: 11/15/21МО.
Подбираются для мостов, путепроводов и эстакад, где балка работает в составе мостовой системы со стойками СМ, цоколями и узлами крепления. - МД - мостовые двухсторонние ограждения: 11/15/21МД.
Применяются на осевой мостовых сооружений и разделительных участках, где требуется двухсторонняя работа системы.
- Специальные участки: начальные, концевые, переходные, радиусные зоны и участки у деформационных швов.
Для них применяют соответствующие исполнения балок: начальные, концевые, переходные, радиусные и специальные элементы под конкретный узел.
МАРКИРОВКА И ИСПОЛНЕНИЕ СЕКЦИЙ БАЛОК СБ
Секции балок СБ отличаются профилем, длиной, толщиной металла, схемой отверстий, назначением и типом участка, для которого они применяются. Чтобы упростить подбор, маркировки удобнее рассматривать не общим списком, а по группам профилей: W, 3N, С и Е. Это помогает быстрее определить, какая балка относится к дорожной, мостовой или специальной системе и какие исполнения стоит смотреть в каталоге.
В старых маркировках барьерных ограждений профиль балки не указывался явно и уточнялся по требованиям к удерживающей способности, чертежам или спецификации. Современная логика обозначений - ГОСТ 33128 - требует более точной идентификации изделия: маркировка дорожного ограждения должна позволять распознавать конструкцию изделия, а дополнительная часть марки должна содержать основные конструктивные параметры по СТО/ТУ изготовителя.

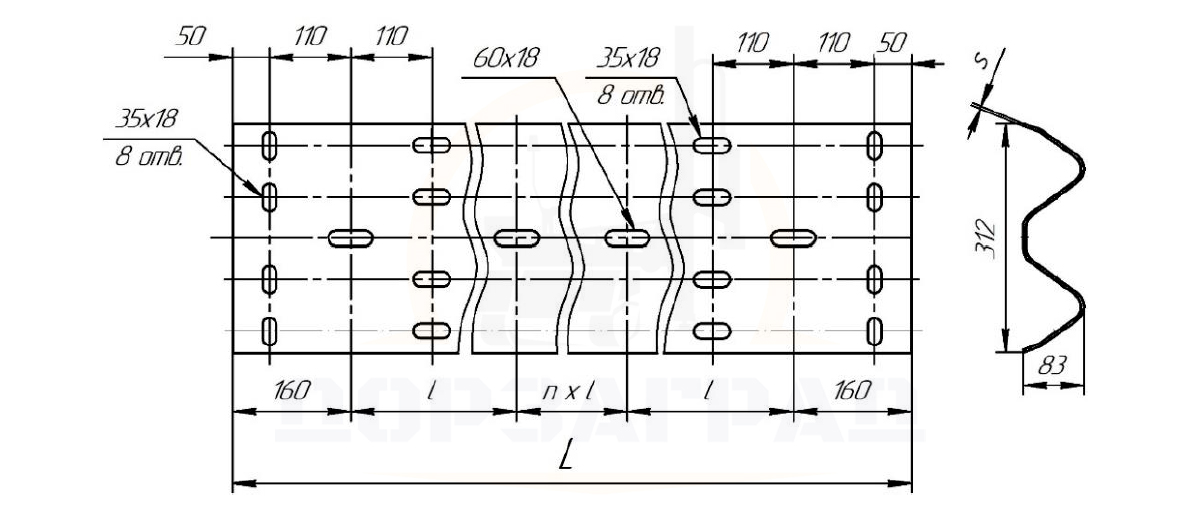

"W" - ДВУХВОЛНОВЫЙ ПРОФИЛЬ БАЛКИ
- прямые: СБ-1, СБ-2, СБ-3 … СБ-25;
- угловые: СБУ, СБУС-1, СБУ-Н(К);
- начальные (конечные): СБ-Н(К), КБС;
- переходные: БП, СБП
- радиусные: СБ/R, СБР
- элемент концевые и переходные: ЭК, ЭКР, ЭПСБ;
- и другие.

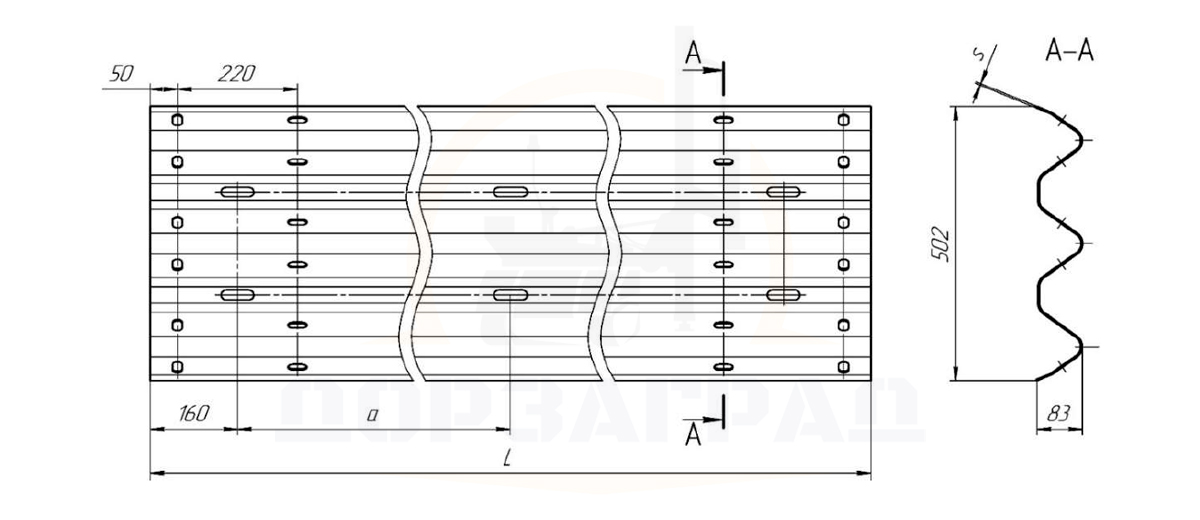

"3N" - ТРЁХВОЛНОВЫЙ ПРОФИЛЬ БАЛКИ
- прямые: СБ-3N/s-a-L;
- элемент концевые и переходные: ЭК-3N, ЭП-3N, ЭП-СБ-3N.

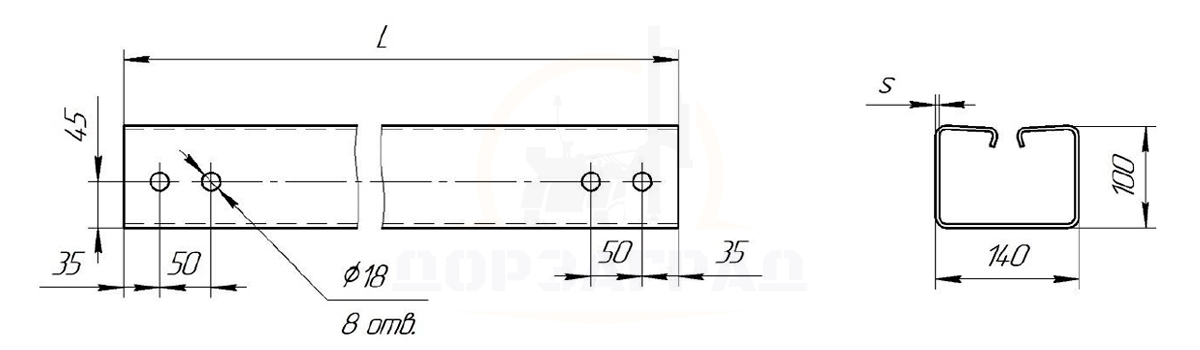

"С" - C-ОБРАЗНЫЙ ПРОФИЛЬ / БРУС
- прямые: СБ-С/s-L, СБ-С1/s-L, СБС;
- угловые: СБУ-С, СБУС-С;
- радиусные: СБР-С;
- элементы концевые и переходные: ЭКР-С.

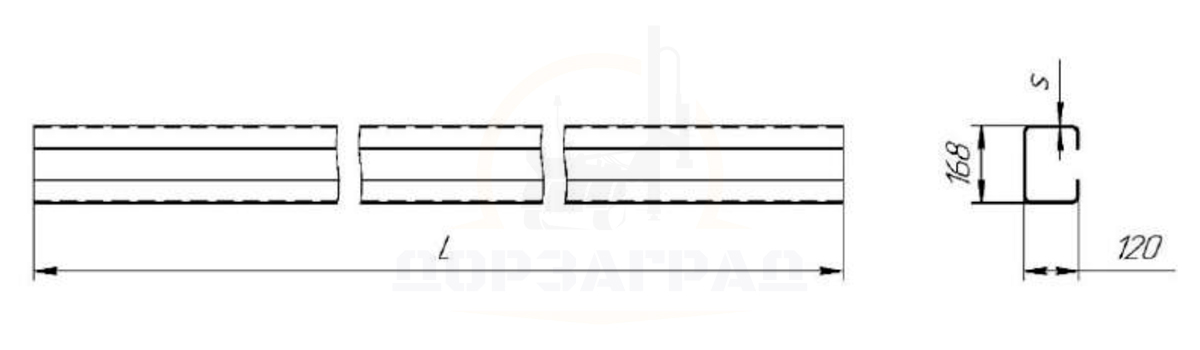

"Е" - Е-ОБРАЗНЫЙ ПРОФИЛЬ
- СБЕ, СБЕ У, СБЕ УД, СБЕС.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СЕКЦИЙ БАЛОК
| Параметр | Значение / варианты | |||
| Тип элемента | Секция балки (СБ) барьерного ограждения | |||
| Тип профиля | W | 3N | С | Е |
| Размер профиля, мм | 312×83 | 502×83 | 100×140 | 120×168 |
| Толщина металла, мм | 2,5 / 3 / 4 | 2,5 / 3 | 2,5 / 3 / 4 | |
| Длина секции, мм |
1320 / 2320 / 3320 / |
3320 / 4320 / 6320 | 1000 - 6000 | 3000 - 6000 |
| Шаг отверстий, мм | 500 / 1000 / 1330 / 1500 / 2500 |
500 / 1000 | 500 - 2500 | |
| Диаметр отверстий, мм | 18 | |||
| Крепёж | Болты М16х45 (М16х35, М16х40) по ГОСТ 7802, с гайками М16 по ГОСТ ISO 4032 и шайбами 16 по ГОСТ 11371 |
Вставки: В; вставки-телескопические: ВТВ, ВТЕ; втулки ВР-С; кронштейны СБ-С, СБЕ; скобы СК; винты М16, болты М16, шайбы 16, гайки М16 |
||
| Материал | Ст3пс, ВСт3кп по ГОСТ 380 или S235JR по ЕН 10025-2:2004 | |||
| Покрытие | Горячее цинкование по ГОСТ 9.307 / термодиффузионное цинкование по ГОСТ Р 9.316 |
|||
| Толщина покрытия | не менее 80 мкм | |||
| Применение | ДО, ДД, МО, МД | ДО, ДД | ДО, ДД, МО, МД | МО, МД |
| Стандарт | ГОСТ 26804, ГОСТ 33128, СТО (ТУ) производителей | |||
Для мостовых систем могут применяться балки с отличными отверстиями и специальными узлами компенсации деформационных швов.

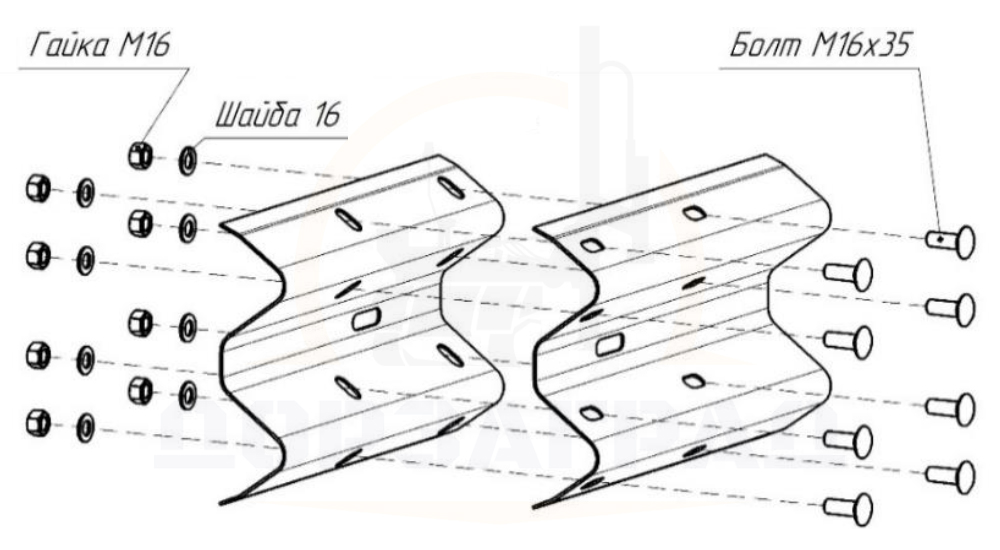

Схема крепления секций балок СБ-W между собой
ПОСТАВКА СЕКЦИЙ БАЛОК СБ И КОМПЛЕКТАЦИЯ ПОД МОНТАЖ
Секции балок СБ можно заказать поштучно, партией или в составе полной комплектации барьерного ограждения. Для нового объекта балки подбираются по проекту, спецификации или марке системы; для ремонта - по фактической маркировке, профилю, длине, толщине, схеме отверстий и совместимости с существующими элементами.
Перед поставкой важно проверить не только саму балку, но и весь узел: стойки, консоли, кронштейны, крепёж, световозвращатели, переходные и концевые элементы. Если секция не совпадает по отверстиям, профилю или типу соединения, монтаж может остановиться уже на объекте.
ЧТО ПОНАДОБИТСЯ ВМЕСТЕ С СЕКЦИЯМИ БАЛОК
Обычно вместе с балками заказывают стойки СД или СМ, консоли, крепёжные элементы, световозвращатели КД, мостовые цоколи ЦМ, переходные и концевые детали. Такой подход удобен для комплектации новых участков, ремонта после повреждений и подготовки монтажных работ.
Общая схема сборки барьерных ограждений
ДОРЗАГРАД поставляет секции балок СБ из наличия и под заказ, комплектует партии по проектной документации, спецификации или точной маркировке. Возможна отгрузка со склада в Ленинградской области, доставка по России, подбор совместимых элементов и шеф-монтаж.
