Консоли

Консоли для барьерных ограждений применяются в составе дорожных и мостовых систем 11ДО, 21ДО, 11МО, 21МО, 11МД и 21МД. Они соединяют секцию балки со стойкой, формируют геометрию узла и влияют на работу ограждения при наезде автомобиля. ДОРЗАГРАД поставляет консоли КА, кронштейны и сопутствующие элементы по ГОСТ, СТО или вашим чертежам - отдельно или в составе комплектации объекта.

Нужна консультация?

Как сделать заказ

Оплата и доставка

ДЛЯ ЧЕГО НУЖНЫ КОНСОЛИ В БАРЬЕРНОМ ОГРАЖДЕНИИ

Консоль барьерного ограждения - это промежуточный элемент между стойкой и балкой. Она задаёт вынос балки относительно стойки, участвует в распределении нагрузки и влияет на деформационную работу всей системы.

Несмотря на внешнюю простоту, консоль - это не “второстепенная железка”, а полноценный конструктивный элемент узла. Именно от типа консоли зависят:

• положение балки;
• совместимость балки и стойки;
• характер передачи нагрузки на стойку;
• характер деформации при ударе.

Поэтому консоль должна соответствовать:

• типу ограждения;
• марке системы;
• профилю балки;
• типу стойки;
• проектной схеме крепления.

ГДЕ ПРИМЕНЯЮТСЯ КОНСОЛИ ДЛЯ БАРЬЕРНЫХ ОГРАЖДЕНИЙ

Консоли применяются там, где секция балки не крепится к стойке напрямую, а устанавливается через промежуточный элемент. Консоли подбирают для следующих групп барьерных ограждений:

• ДО - дорожные односторонние ограждения: 11/21ДО.
  В таких системах консоль задаёт положение балки относительно дорожной стойки СД и участвует в работе узла при наезде со стороны проезжей части.
• ДД - дорожные двухсторонние ограждения: 11/21ДД.
  Здесь особенно важно учитывать схему установки с двух сторон, тип стойки, профиль балки и расположение крепёжных отверстий.

Смотреть ограждения типа 11/21ДО

Смотреть ограждения типа 11/21ДД

• МО - мостовые односторонние ограждения: 11/15/21МО.
  В мостовых системах консоль работает в связке со стойкой СМ, цоколем, анкерным узлом и секцией балки. Ошибка в подборе может проявиться уже при первой примерке на сооружении.
• МД - мостовые двухсторонние ограждения: 11/15/21МД.
  Для двухсторонних мостовых систем важно сверять не только саму консоль, но и общую геометрию узла: балка с одной стороны, балка с другой стороны, стойка и крепёж и проектное расстояние между элементами.

Смотреть ограждения типа 11/21МО

Смотреть ограждения типа 11/21МД

Поврежденные участки. Консоли также подбирают при замене повреждённых элементов, доукомплектации ограждения, ремонте после ДТП, переходах между типами систем.

МАРКИ И ИСПОЛНЕНИЯ КОНСОЛЕЙ

Консоли различаются не только названием, но и назначением в узле: одни работают как амортизирующий элемент, другие задают жёсткую связь, третьи используются как распорки или специальные проектные детали. При подборе смотрят на тип ограждения, профиль балки и стойку и требуемый характер деформации.

До 2014 года в маркировках барьерных ограждений состав узла часто не раскрывался полностью: тип консоли, профиль стойки или балки приходилось уточнять по чертежам или спецификации. Сегодня производители всё чаще закладывают ключевые конструктивные параметры в дополнительную часть маркировки, как требует ГОСТ 33128.

КОНСОЛЬ-АМОРТИЗАТОР

• КА, КА-В, КА-5, КА-5-3N, КА-150, КА-150/4-W, КА-120/4-3N
• КАС-1.1, КАС-5.1, КАС-7, КАС-150
• КАС-170/С, КАС-100/С - КАС-220/С

КОНСОЛЬ ЖЕСТКАЯ

• КЖ, КЖ-1, КЖЕ, КЖЕ-1

КОНСОЛЬ-РАСПОРКА

• КР-1, КР-2, КР-3, КР-1-2012, КРМ
• КРЕ: КРЕ-1, КРЕ-1.1, КРЕ-1.2
• КР: КР-П3, КР-Ш12, КР-Ш14

СПЕЦИАЛЬНЫЕ ИСПОЛНЕНИЯ (В МАРКИРОВКЕ БО)

• КУ, К120-Б, К140-Б1
• О - отрывная консоль (модификация)
• БК - бесконсольная конструкция

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОНСОЛЕЙ

Для мостовых систем чаще применяются консоли-амортизаторы КА, которые участвуют в деформационной работе ограждения и снижают жёсткость удара.

Общая схема сборки барьерных ограждений

ПОСТАВКА КОНСОЛЕЙ ДЛЯ БАРЬЕРНЫХ ОГРАЖДЕНИЙ

Консоли можно заказать отдельно, партией или вместе с полным комплектом барьерного ограждения.

Главная ошибка при заказе консолей - выбирать их как отдельную деталь, без проверки всего узла. На сайте консоль может выглядеть подходящей, но на монтаже выясняется, что не совпадает вынос, отверстия, тип крепления или посадка к стойке. В результате балка не становится в проектное положение, крепёж не проходит, а бригада ждёт замену элемента.

ЧТО ЕЩЁ ПОНАДОБИТСЯ

Обычно вместе с консолями заказывают секции балок СБ, стойки СД или СМ, крепёжные элементы, световозвращатели КД, а для мостовых систем - цоколи ЦМ и элементы крепления к сооружению.

Смотреть элементы дорожных, мостовых и тросовых барьерных ограждений

При монтаже барьерного ограждения важно заранее проверить совместимость консоли со стойкой, балкой и крепёжной схемой. Даже небольшое несовпадение отверстий или геометрии узла может привести к остановке монтажа на объекте. Поэтому консоли лучше подбирать по марке, проекту или в составе полной системы.

ДОРЗАГРАД поставляет консоли-амортизаторы КА, жёсткие консоли КЖ, консоли-распорки КР и сопутствующие элементы для монтажа и ремонта. Возможна поставка поштучно, комплектом под объект, по ведомости, по чертежу или вместе со стойками, балками и крепежом.

Оставить заявку

Обратный звонок

Контакты

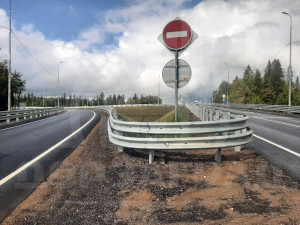

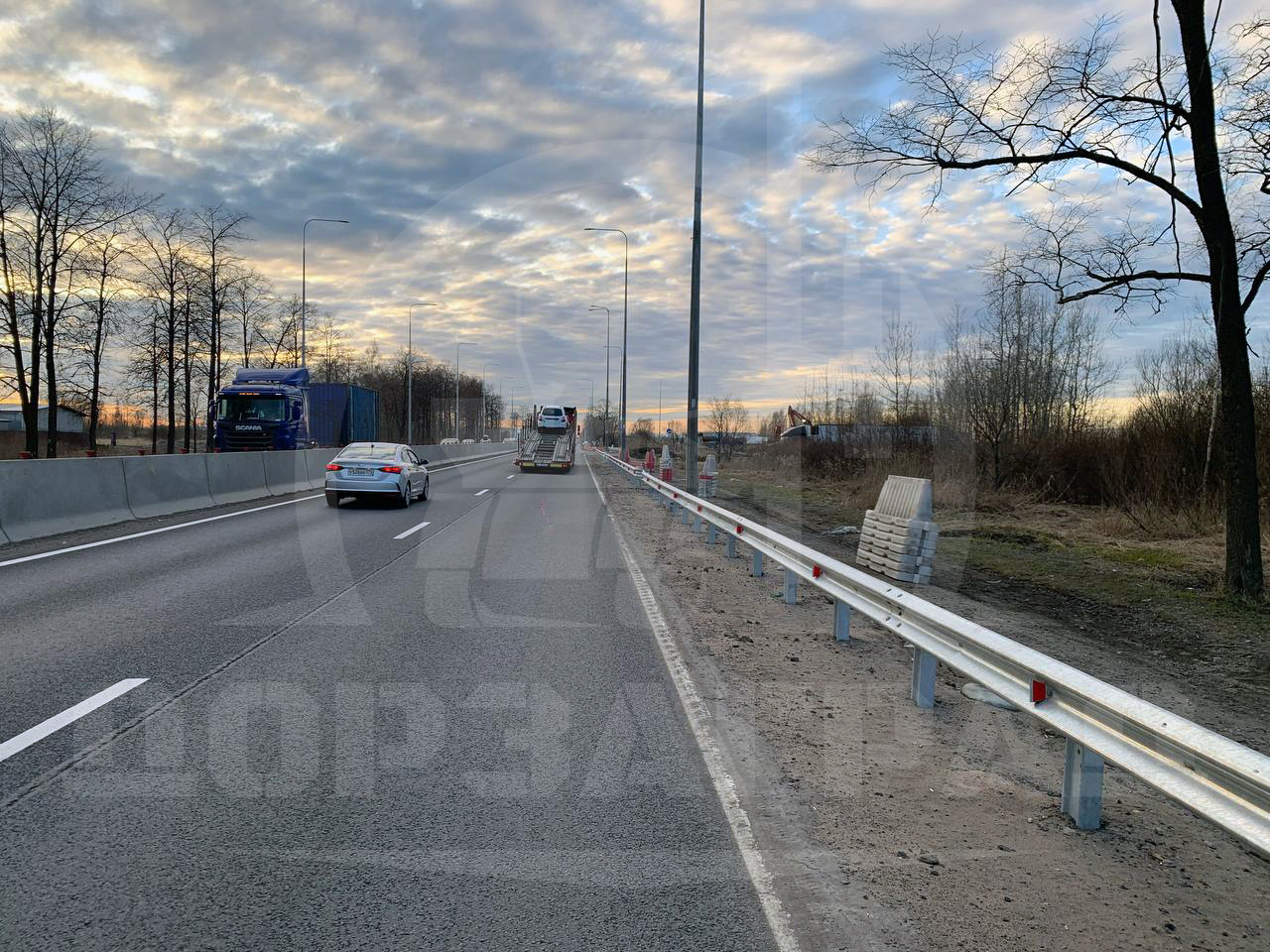

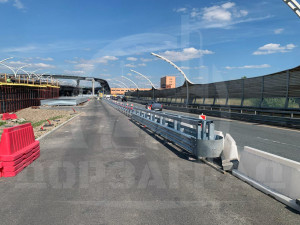

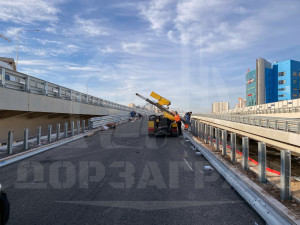

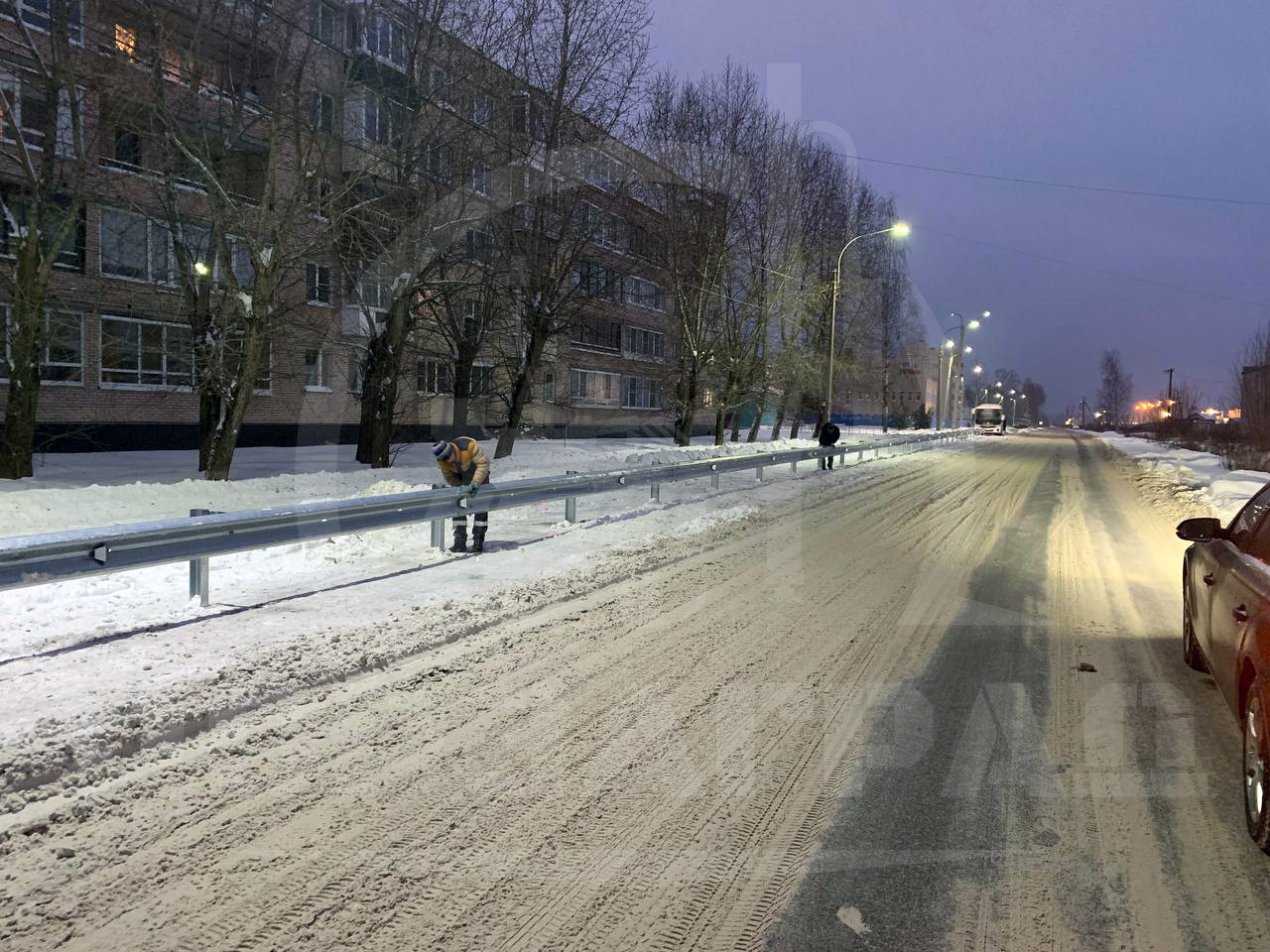

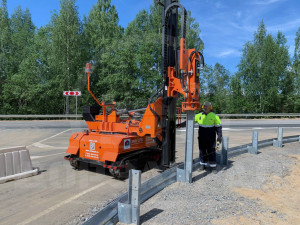

НАШИ РАБОТЫ
